Hillstone虚拟防火墙

基础

SGstone OS 虚拟防火墙核心功能

1. 虚拟系统（VSYS）

定义：

每个VSYS相当于一个独立的逻辑防火墙，具备完整的策略引擎和配置界面。
适用于多租户（如MSP）、多部门隔离或业务分段场景。

核心特性：

独立配置：每个VSYS可定义自己的安全域、安全策略、NAT规则、VPN隧道等。
资源隔离：CPU、内存、会话表等资源按需分配，避免相互影响。
管理权限分离：超级管理员可创建VSYS，并为每个VSYS分配独立的管理员账号。

2. 安全域（Security Zones）

默认安全域：Trust、Untrust、DMZ、Local、Management等（与物理防火墙一致）。
自定义安全域：可根据业务需求创建新安全域（如IoT、Guest、Database）。
接口绑定：每个物理/逻辑接口需绑定到特定安全域（支持同一接口划分给不同VSYS）。

3. 策略与NAT

安全策略：基于源/目的安全域、IP、服务、应用等条件定义允许或拒绝规则。
NAT支持：
- SNAT：内网用户访问外网时隐藏真实IP。
- DNAT：对外发布内部服务器（如Web、SSH）。
- 双向NAT（Full NAT）：同时转换源和目的地址。
策略优先级：规则按配置顺序匹配，支持插入或调整优先级。

4. 高级安全功能

应用识别与控制：基于应用类型（如微信、Netflix）过滤流量。
入侵防御（IPS）：检测并阻断漏洞利用、恶意扫描等攻击。
防病毒（AV）：扫描HTTP、FTP、SMTP等协议中的恶意文件。
SSL解密：解密HTTPS流量进行深度检测（需安装SSL解密证书）。

5. 高可用性（HA）

主备模式：两台SG6000组成HA集群，支持状态同步（会话表、策略配置）。
虚拟化HA：单个VSYS可独立配置HA，不影响其他VSYS运行。

SNAT和DNAT

在 Hillstone 虚拟防火墙中，**SNAT（源地址转换）和DNAT（目的地址转换）**是两种关键的网络地址转换（NAT）技术，用于解决内外网地址冲突、隐藏内部网络拓扑或实现特定流量转发需求。以下是它们的定义、工作原理及在 Hillstone 设备中的典型应用场景：

1. SNAT（Source NAT，源地址转换）

定义

将数据包的源IP地址从私有地址（内部网络）转换为公有地址（外部网络），使内部设备能够访问外部网络（如互联网）。

工作原理

触发条件：当内部设备（如 Trust 域）主动访问外部网络（如 Untrust 域）时触发。
地址转换：
- 源IP替换：将内部设备的私有IP（如 192.168.1.100）替换为防火墙的公网IP（如 203.0.113.1）。
- 源端口替换：可选，当多个内部设备同时访问同一外部服务时，动态分配不同端口以区分会话（如 PAT，端口地址转换）。
会话跟踪：防火墙记录转换后的地址和端口映射关系，确保返回流量能正确还原到原始内部设备。

Hillstone 典型配置

应用场景：
- 内网用户访问互联网。
- 隐藏内部网络真实IP，提升安全性。

配置命令示例：

# 创建地址池（公网IP池）
ip address-pool snat-pool 203.0.113.1 203.0.113.5

# 定义NAT策略：将Trust域到Untrust域的流量进行SNAT
nat-policy from Trust to Untrust
  source any
  destination any
  service any
  action snat address-pool snat-pool

2. DNAT（Destination NAT，目的地址转换）

定义

将数据包的目的IP地址从公有地址（防火墙接口IP）转换为私有地址（内部服务器IP），使外部用户能够访问内部服务。

工作原理

触发条件：当外部设备（如 Untrust 域）访问防火墙的公网IP时触发。
地址转换：
- 目的IP替换：将防火墙接收到的公网IP（如 203.0.113.1:80）替换为内部服务器的私有IP和端口（如 10.0.0.100:80）。
- 反向路径处理：返回流量时自动将源地址从服务器IP转换回公网IP。
会话跟踪：防火墙维护DNAT映射表，确保双向流量正确转换。

Hillstone 典型配置

应用场景：
- 对外发布Web服务器（DMZ区）。
- 远程访问内部VPN服务。

配置命令示例：

# 创建服务器映射规则：将公网IP 203.0.113.1:80 映射到内部服务器 10.0.0.100:80
nat server web-server protocol tcp
  global-ip 203.0.113.1
  global-port 80
  inside-ip 10.0.0.100
  inside-port 80

# 允许Untrust到DMZ的HTTP访问（需配合安全策略）
security-policy from Untrust to DMZ
  source any
  destination web-server
  service http
  action permit

SNAT vs DNAT 对比

特性	SNAT	DNAT
转换对象	源IP地址（内部→外部）	目的IP地址（外部→内部）
触发方向	内部主动访问外部时触发	外部主动访问内部时触发
典型场景	内网用户上网	对外发布服务器（如Web、FTP）
地址映射	多对一或一对多（PAT）	一对一或多对多（端口映射）
配置依赖	需配置地址池或接口IP	需定义服务器映射规则

Hillstone NAT 实现特点

策略式NAT：
- NAT规则与安全策略（security-policy）解耦，需单独配置 nat-policy 或 nat server。
- 支持基于安全域、源/目的IP、服务类型等条件匹配。
双向NAT（Full NAT）：
- 可同时修改源和目的地址（如双栈环境或复杂映射场景）。
与安全策略联动：
- SNAT：需确保安全策略允许 源安全域→目标安全域 的流量（如 Trust→Untrust）。
- DNAT：需配置 目标安全域 为内部服务器所在域（如 Untrust→DMZ）。

在 Hillstone 虚拟防火墙中，安全域（Security Zones）是网络流量控制和策略实施的核心逻辑单元。以下是您提到的各个安全域的定义、作用及典型应用场景：

1. Trust（信任域）

定义：内部可信网络区域，通常包含企业核心资产（如员工终端、内部服务器）。
作用：
- 默认允许内部用户访问外部资源（如互联网）。
- 严格限制外部或低信任域对 Trust 域的主动访问。
典型场景：
- 公司办公网、内部数据库服务器所在的网络。

2. Untrust（非信任域）

定义：外部不可信网络（如互联网、公共网络）。
作用：
- 默认禁止 Untrust 到 Trust 的直接访问，仅允许通过策略放行必要流量。
- 通常用于部署入侵防御（IPS）、反病毒（AV）等深度检测功能。
典型场景：
- 防火墙的互联网出口接口绑定到 Untrust 域。

3. DMZ（隔离区）

定义：介于 Trust 和 Untrust 之间的缓冲区，用于部署对外提供服务的服务器（如 Web、邮件服务器）。
作用：
- 允许 Untrust 访问 DMZ 的指定服务（如 HTTP/HTTPS）。
- 禁止 DMZ 主动访问 Trust 域，防止攻击横向渗透。
典型场景：
- 对外发布的网站服务器所在的网络。

4. L2-Trust（二层信任域）

定义：基于二层（数据链路层，如交换机 VLAN）的可信网络区域，处理 MAC 地址级别的流量。
作用：
- 在无需三层路由的场景下，隔离同一广播域内的设备。
- 支持基于 MAC 地址或 VLAN 的安全策略。
典型场景：
- 内部交换机的某个 VLAN，需直接通过防火墙进行二层过滤（如防止 ARP 欺骗）。

5. L2-Untrust（二层非信任域）

定义：基于二层的不可信网络区域，通常用于未经验证的二层接入。
作用：
- 限制来自不可信二层网络的访问（如访客 Wi-Fi 的 VLAN）。
- 可结合 802.1X 认证增强安全性。
典型场景：
- 会议室或公共区域的无线网络，需与其他网络隔离。

6. L2-DMZ（二层隔离区）

定义：二层网络中对外提供服务的区域，类似三层 DMZ 的二层版本。
作用：
- 允许特定二层流量访问 DMZ 服务，同时阻止其进入 Trust 域。
- 适用于基于 VLAN 的服务隔离。
典型场景：
- 托管在本地数据中心的对外服务器，通过 VLAN 隔离。

7. VPNHub（VPN 中心域）

定义：VPN 流量的集中处理区域，用于管理站点到站点（Site-to-Site）或远程用户（Client-to-Site）的 VPN 连接。
作用：
- 终结 VPN 隧道，对加密流量进行解密和策略检查。
- 作为 VPN 流量的中转枢纽，控制 VPN 用户对内部资源的访问。
典型场景：
- 企业总部防火墙作为 VPN 中心，连接多个分支机构或远程员工。

8. HA（高可用域）

定义：专用于防火墙高可用性（High Availability）集群通信的区域。
作用：
- 处理主备防火墙之间的心跳检测（Heartbeat）和状态同步（如会话表）。
- 隔离 HA 流量，避免与业务流量冲突。
典型场景：
- 两台 Hillstone 防火墙组成主备集群，通过专用接口绑定到 HA 域。

各安全域间关系与策略示例

源安全域 → 目标安全域	允许的流量	典型策略
Untrust → DMZ	HTTP/HTTPS	放行外部用户访问 Web 服务器
Trust → Untrust	Any	允许内部用户访问互联网（需 SNAT）
VPNHub → Trust	特定应用（如 ERP）	仅允许 VPN 用户访问内部 ERP 系统
L2-Untrust → L2-Trust	禁止	隔离访客 Wi-Fi 与内部办公网络
HA → HA	心跳检测流量	允许主备防火墙同步状态

关键配置注意事项

接口绑定：
- 每个物理或逻辑接口需绑定到特定安全域（如将 WAN 口绑定到 Untrust）。
- 二层安全域（L2-Trust/L2-Untrust）需配置 VLAN 或透明模式接口。
策略联动：
- VPNHub 域：需配合 IPSec/SSL VPN 配置，并定义从 VPNHub 到 Trust 的访问策略。
- HA 域：专用接口不参与业务转发，仅用于集群通信。
默认拒绝原则：
- Hillstone 默认禁止所有跨域流量，需显式配置安全策略放行必要流量。

安装

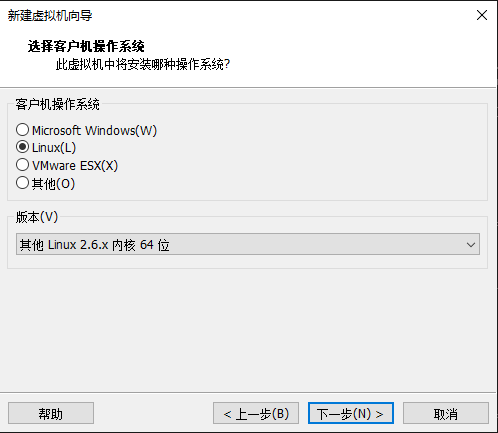

新建虚拟机
添加另一块网卡
内存1024MB
CD-Room选择iso镜像文件
出现welecome说明安装成功
登录账户：hillstone 密码：hillstone

设置IP地址

configure   #进入配置
interface ethernet0/0    #定义接口
no ip address dhcp       #关闭dhcp
ip address 192.168.89.x 255.255.255.0    #设置静态ip
manage ping
manage http
manage https
