Openstack基础架构

OpenStack 框架概述

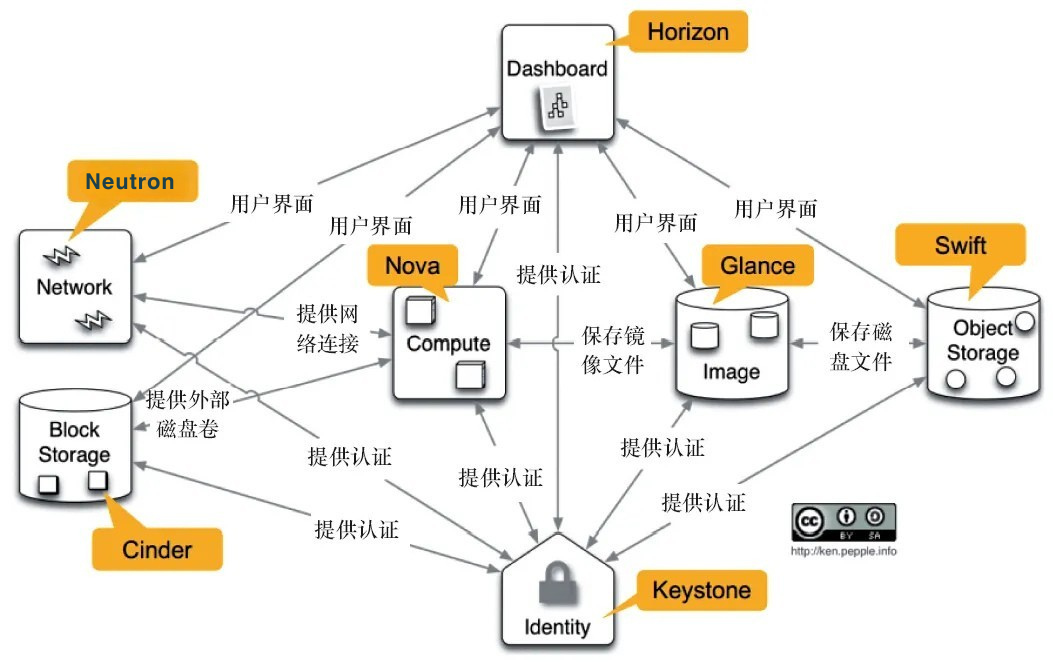

OpenStack 采用了模块化的架构，每个模块（或组件）负责处理特定的云服务。这些模块相互协作，共同提供一套完整的云基础设施即服务（IaaS）。图片中的箭头和文字清晰地展示了这些模块是如何互相连接和通信的。

各核心模块功能

• Horizon (控制面板)

  • 这是 OpenStack 的 Web 用户界面。它提供了一个图形化的仪表盘，让用户和管理员可以方便地管理云资源，例如启动虚拟机、管理存储和配置网络。它通过调用其他服务的 API 来实现这些功能。

• Nova (计算服务)

  • 这是 OpenStack 的 核心计算模块，负责管理和编排虚拟机实例。它的主要功能包括：
    • 创建、删除、启动和停止虚拟机。
    • 管理虚拟机生命周期。
    • 与 Glance (镜像服务) 和 Cinder (块存储) 等模块协同工作，为虚拟机提供操作系统镜像和磁盘空间。
    • 与 Neutron (网络服务) 协同，为虚拟机提供网络连接。

• Glance (镜像服务)

  • 这是 OpenStack 的 镜像存储库。它负责管理虚拟机镜像，这些镜像本质上是虚拟机的模板或操作系统磁盘文件。用户可以从 Glance 导入或创建自己的镜像，并用它们来快速部署虚拟机。

• Cinder (块存储)

  • 这是 OpenStack 的 块存储服务。它负责为虚拟机提供持久化的块级存储卷。这些存储卷就像是虚拟机的“硬盘”，可以挂载到虚拟机上，用于存储数据，并且可以在虚拟机停止后保留数据。

• Neutron (网络服务)

  • 这是 OpenStack 的 网络模块。它提供了网络即服务的功能，让用户可以创建和管理虚拟网络、子网、路由器、浮动IP和安全组。Neutron 负责将虚拟网络连接到物理网络，并确保虚拟机之间可以互相通信。

• Swift (对象存储)

  • 这是 OpenStack 的 对象存储服务。它提供了一种可扩展的、持久的存储方式，用于存储非结构化数据，比如图片、视频、备份文件等。它类似于亚马逊S3，适合大规模的数据存储和检索。

• Keystone (身份认证)

  • 这是 OpenStack 的 身份认证服务。它是所有服务的 中心枢纽，为所有 OpenStack 服务提供统一的身份认证、授权和用户管理功能。所有服务在进行交互时，都需要向 Keystone 验证身份和获取令牌。
